便携式工业DR
-- 自主研发全球唯一可匹配国产变频射线机的数字实时成像系统Me1012

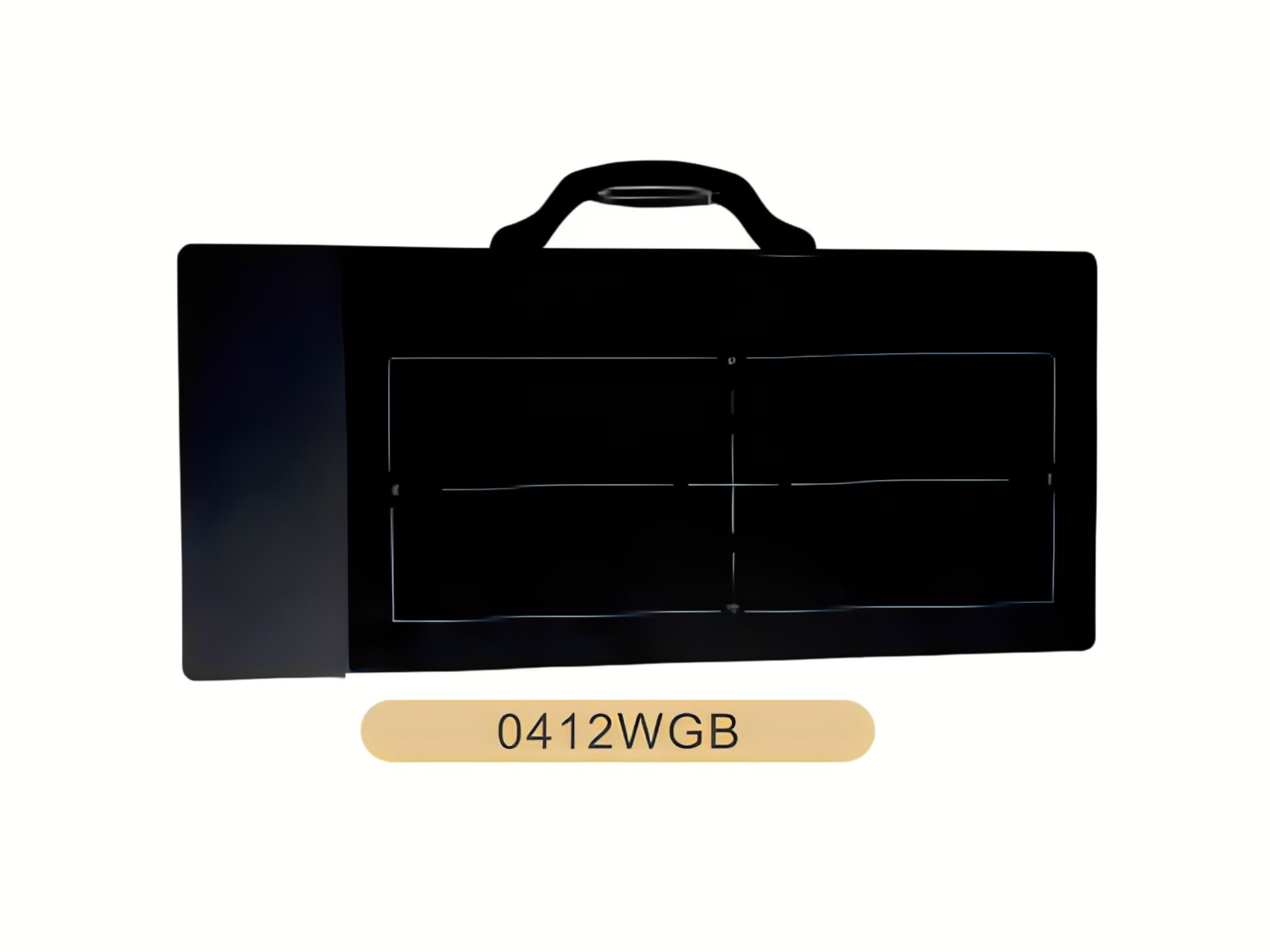

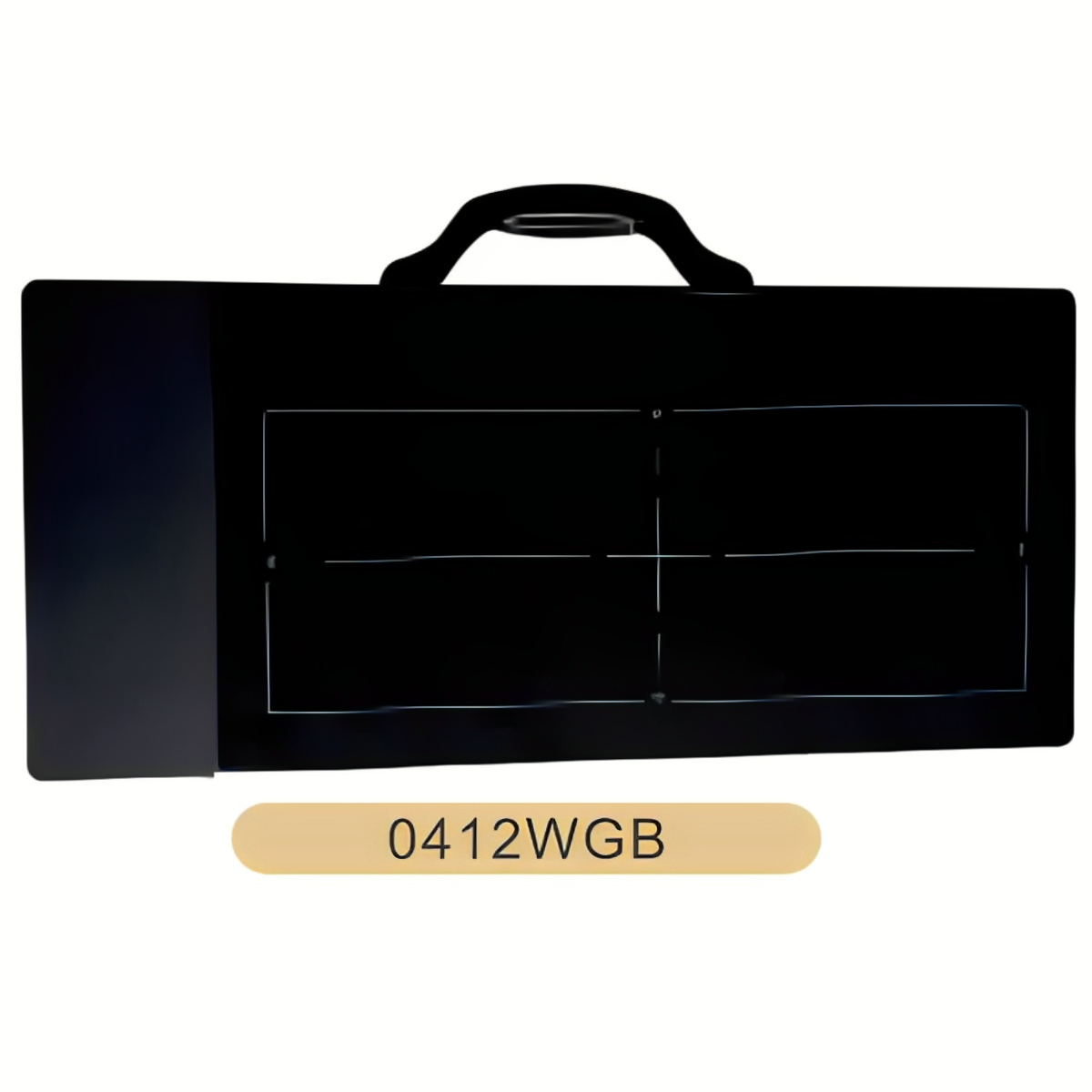

-- 全球首款条形工业平板探测器,0412WGB为焊缝而生
-- 厚度17mm,重量3.0kgs,真正便携式的成像平板
-- IP66防护级别,1.2米跌落测试
-- 330KV高能量指数,真正的工业级平板探测器
-- 可匹配X射线机或者伽马射线源
华探Me1012平板探测器是华探检测依据国家NBT/47013.11标准∙联合美国、加拿大数字射线研发团队、知名探测器生产商针对中国变频X射线机应用状况开发的一款工业便携式DR系统∙其卓越的性能及通用性已广泛用于液氨管道、天然气管道、石油管道、化工管道、铸件、热力管道及各种含保温层的在线不停机检测。在电力新兴检测市场、GIS、高空耐张线夹领域都有它的身影。
率昂思-X射线数字实时成像系统基于韩国Rayence平板探测器的x射线数字检测技术,具有检测灵敏度高、分辨率高、动态范围大,检测影像真实可靠、效率高、定位准确、移动灵活、拆装便捷、维护简单的优点。
华探工业DR数字实时成像系统参数:
参数名称 | 韩国率昂思平板探测器 | 华探平板探测器 | ||
1012WGB | 1417WGB | 0412WGB | Me1012 | |
成像区域 | 10×12in | 14×17in | 4x12in | 300×250mm |
像素间距 | 127µm | 125μm | ||
空间分辨率 | 3.9Ip/mm | 4.0Ip/mm | ||
A/D转换 | 14/16bits | 14/16bits | ||
能量范围 | 40〜330kV或者IR-192 | 40〜330kV | ||
平板尺寸 | 385×320×18mm | 475×399×18mm | 160 x 400 x 30 mm | 340×298×17mm |
重量 | 3.3kgs | 5.3kgs | 2.3kgs | 3.0kgs |
相关案例欣赏

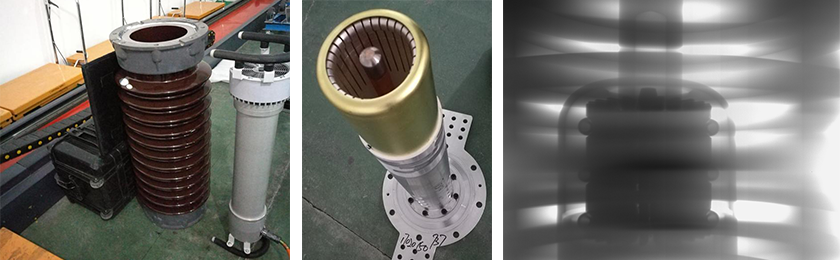

案例一:泰安某开关厂测试工件
射线机型号
电压
电流
时间
平板
采集帧频
采集频时
问题
MRXD-300射线机
280KV
3.7mA
30s
HATATEST Me1012
8帧
1s
触指不均匀

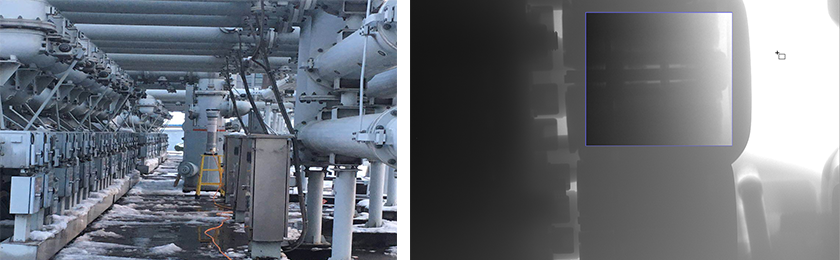

案例二:本溪某变电站
射线机型号
电压
电流
时间
平板
采集帧频
焦距
MRCH-300射线机
205KV
3mA
3s
1417WGB
5帧
1000mm

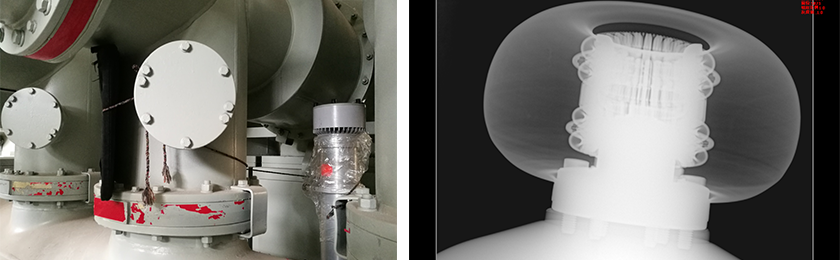

案例三:福建某公司110kv GIS检测
射线机型号
电压
电流
时间
平板
采集帧频
焦距
MRCH-300射线机
210KV
3.0mA
3s
1417WGB
6帧
1000mm

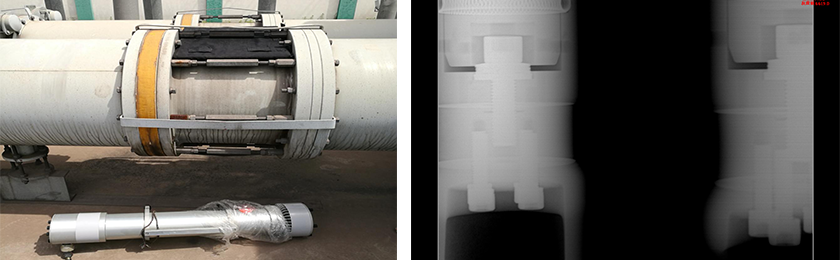

案例四:山东某地220kv变电站
射线机型号
电压
电流
时间
平板
采集帧频
采集频时
焦距
MRXD-300射线机
235KV
3mA
30s
1417WGB
5帧
3.0s
1000mm

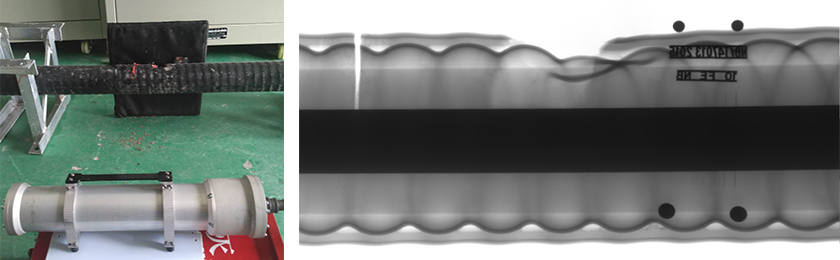

案例五:杭州某电缆测试
射线机型号
电压
焦距
平板
采集帧频
采集频时
MRBD-300射线机
110KV
800MM
HATATEST Me1012
3帧
2s
