---体积：
长735mm*宽490mm*高490mm

---检测对象:
用于航空、航天、船舶工业等领域中的板状复合材料结构检测,如蜂窝胶接板、太阳能帆板、飞机叶片,蜡膜,3D打印零部件等;

---另外,在电子工业中大量使用的电子产品,如多层印刷电路板(Printing Circuit Board,PCB)、球栅阵列器（Ball Gird Array,BGA）,其结构亦为板状结构。

锥束射线倾斜扫描层析成像系统(CL层析扫描系统)如图1所示，该系统釆用进口微焦点射线源，最大能量为100Kv,焦点尺寸为5um。该系统配置了成像面积130mm*130mm像素尺寸为85微米的高清动态非晶硅平板探测器，该系统能够进行普通CT与CL两种模式进行CT采集。

用于航空、航天、船舶工业等领域中的板状复合材料结构检测,如蜂窝胶接板、太阳能帆板、飞机叶片,蜡膜,3D打印零部件等;另外,在电子工业中大量使用的电子产品,如多层印刷电路板(Printing Circuit Board,PCB)、球栅阵列器（Ball Gird Array,BGA）,其结构亦为板状结构。

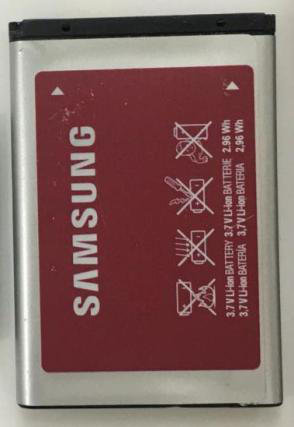

hataeyesky100型CL层析扫描成像系统检测案例及图像

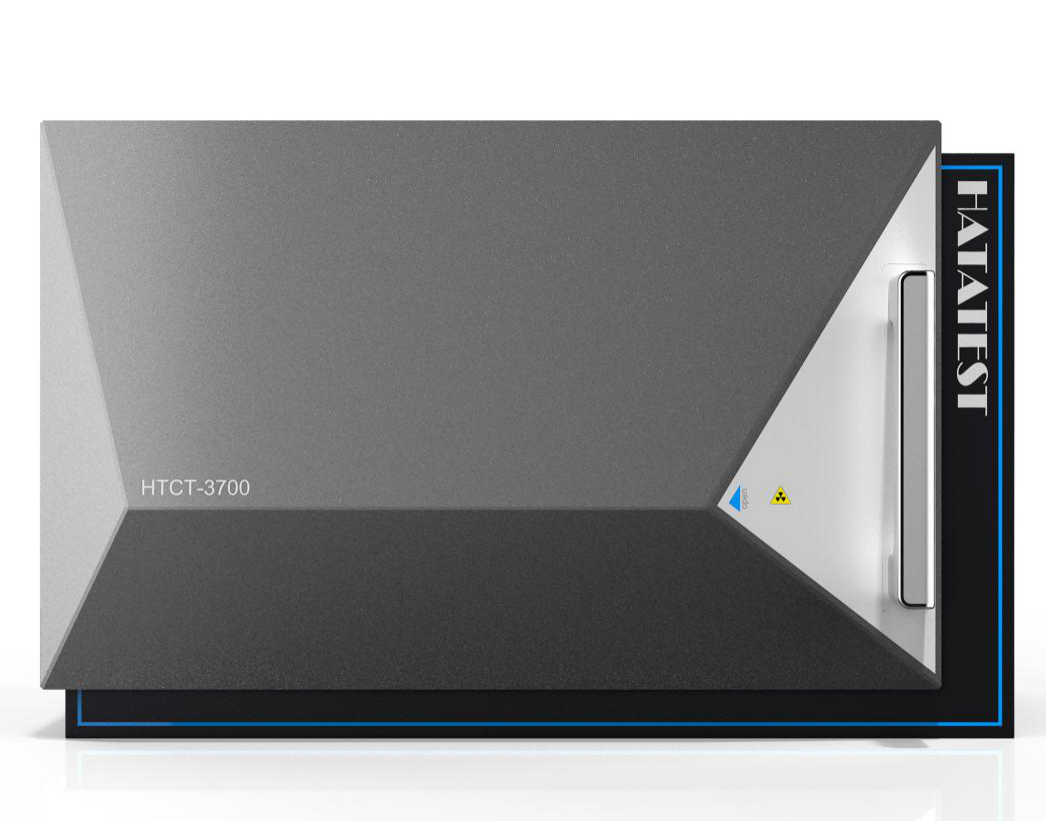

产品实拍图

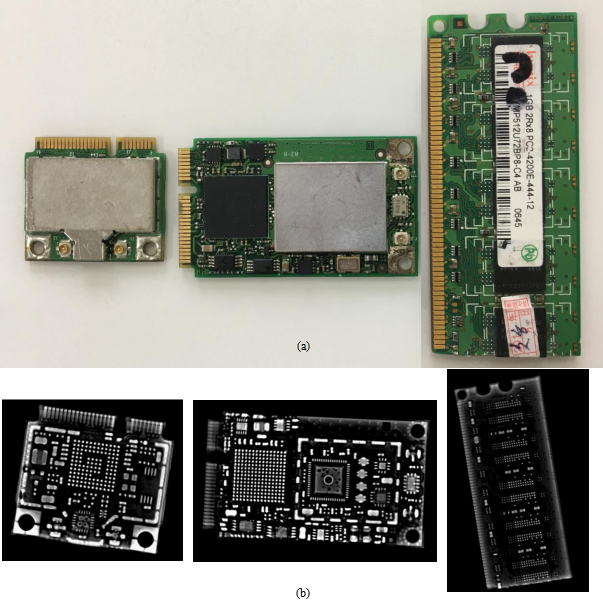

（a）样品实物图（b）样品 CL 扫描重建图像

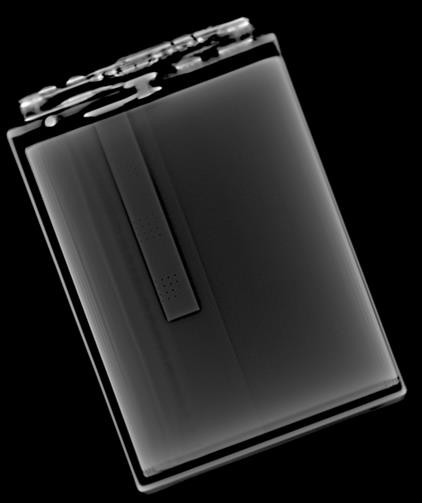

CL 重建图像

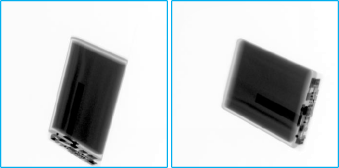

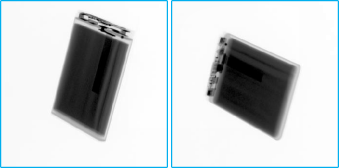

CL 扫描投影图像
